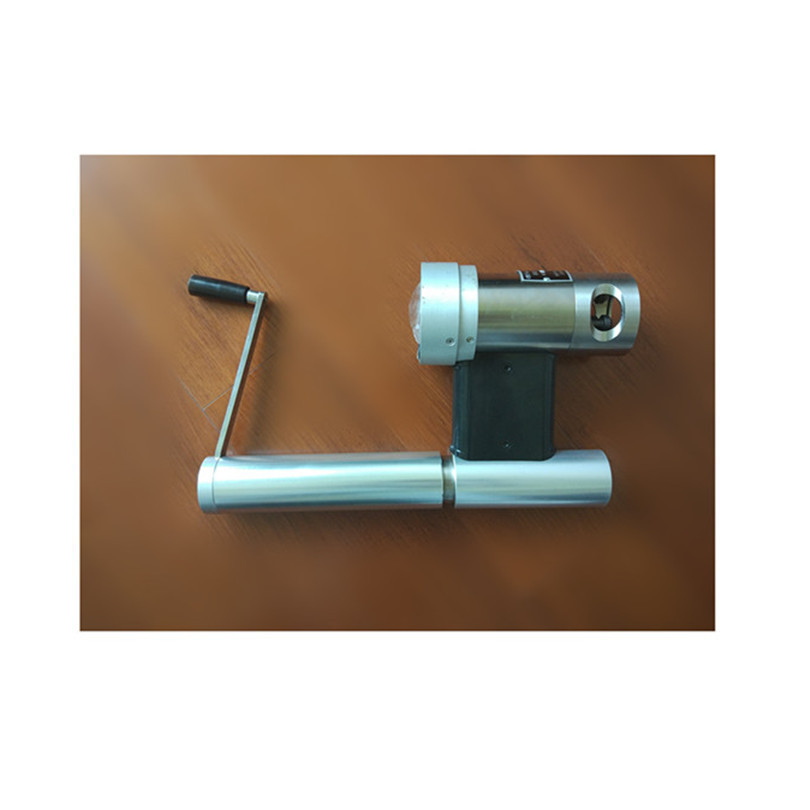

混凝土強度預埋拔出試驗儀

檢測方法：后裝法和預埋法
執行標準
《拔出法檢測混凝土強度技術規程》（CECS69:2011）
《混凝土強度預埋拔出試驗方法》（TB/T 2298.1-91）
《混凝土強度后裝拔出試驗方法》（TB/T 2298.2-91）

產品型號：BCY-II
用途概述
用于測試5-80Mpa各種既有建筑物的混凝土強度，評價抗壓強度，確定構件的實際強度。其應用可控制現場施工質量和進度，評價混凝土運輸、泵送、澆筑、壓實及養護隊覆蓋層強度的影響，決定施工中拆除模板、加置載荷、濕熱養護等適當?shù)臅r間。

產品特點
1.拔出力大，可做后裝法和預埋法，用途廣泛。
2.背光顯示，可以在多種環境中正常工作
3.脹簧可重復使用。
4.圓環式拔出法損傷面小，精度性能更*。

技術參數
允許使用大拔出力        60+10%kN
工作環境溫度               -10C°～60C°
工作缸活塞有效面積      25.13C㎡
工作杠活塞行程            4mm
檢測抗壓強度范圍        10～80Mpa （預埋法）
                                   10～80Mpa （后裝法）
拔出儀示值誤差           ＜±2％F.S
主機重量：                   5kg

系統配置
混凝土強度拔出儀主機
手持鉆孔取芯機
檢測附件

測試步驟
后裝法：鉆孔、切槽、檢測、退出拔出儀，結束檢測。
預埋法：固定預埋組件（預埋連接圓盤、十字槽沉頭螺釘、預埋定位桿、預埋錨盤）、預埋件養護、檢測、退出拔出儀，結束檢測。
